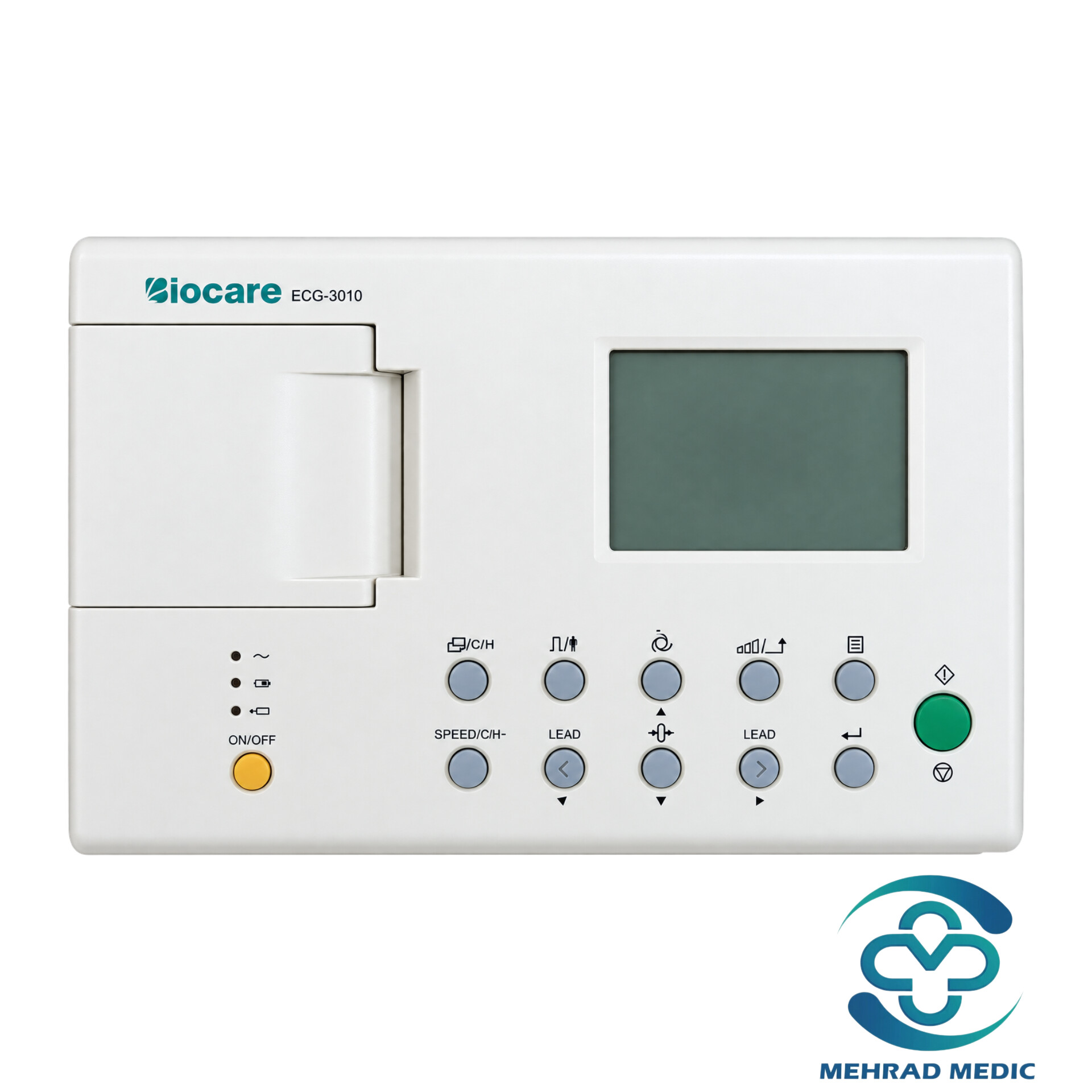

دستگاه نوار قلب BIOCARE مدل ECG-3010
دستگاه نوار قلب BIOCARE مدل ECG-3010 یک الکتروکاردیوگراف دیجیتال سه‌کاناله است. این دستگاه برای ثبت فعالیت الکتریکی قلب استفاده می‌شود. ECG-3010 قابلیت دریافت اطلاعات ۱۲ لید را دارد و می‌تواند نتایج را روی کاغذ چاپ کند.
طراحی دستگاه ساده و کاربردی است. نمایشگر LCD، پرینتر حرارتی داخلی و باتری قابل شارژ از ویژگی‌های مهم این مدل هستند. به همین دلیل، دستگاه می‌تواند در مطب‌ها، درمانگاه‌ها و مراکز تشخیصی مورد استفاده قرار گیرد.
ثبت نوار قلب با ۱۲ لید
BIOCARE ECG-3010 اطلاعات ECG را از ۱۲ لید دریافت می‌کند. این قابلیت امکان بررسی فعالیت الکتریکی قلب از زوایای مختلف را فراهم می‌کند.
دستگاه اطلاعات ثبت‌شده را پردازش می‌کند. سپس نتیجه روی نمایشگر نشان داده می‌شود. در ادامه، کاربر می‌تواند نوار قلب را توسط پرینتر داخلی چاپ کند.
حالت‌های ثبت ECG
این مدل دارای چند حالت کاری مختلف است. انتخاب حالت مناسب به نوع بررسی موردنظر بستگی دارد.
حالت Auto
در حالت Auto، فرایند ثبت نوار قلب به صورت خودکار انجام می‌شود. این حالت برای ثبت سریع ECG کاربرد دارد.
حالت Manual
در حالت Manual، کاربر کنترل بیشتری روی فرایند ثبت دارد. این حالت برای شرایطی مناسب است که نیاز به کنترل دستی وجود دارد.
حالت Rhythm
حالت Rhythm برای ثبت ریتم قلب استفاده می‌شود. این بخش می‌تواند در بررسی ضربان و تغییرات ریتم قلب کاربرد داشته باشد.
نمایشگر LCD
دستگاه نوار قلب BIOCARE ECG-3010 به یک نمایشگر LCD مجهز شده است. اطلاعات ECG و تنظیمات دستگاه روی این نمایشگر دیده می‌شوند.
نمایش اطلاعات روی صفحه باعث می‌شود کاربر بتواند وضعیت ثبت را راحت‌تر بررسی کند. کلیدهای دستگاه نیز دسترسی به عملکردهای اصلی را ساده‌تر می‌کنند.
پرینتر حرارتی داخلی
یکی از قابلیت‌های مهم ECG-3010، داشتن پرینتر حرارتی داخلی است. کاربر می‌تواند نوار قلب ثبت‌شده را مستقیماً از طریق دستگاه چاپ کند.
پرینتر حرارتی نیاز به جوهر ندارد. به همین دلیل، نگهداری و استفاده از آن ساده‌تر است.
سرعت‌های مختلف چاپ
این دستگاه از چند سرعت ثبت و چاپ پشتیبانی می‌کند. سرعت‌های رایج شامل موارد زیر هستند:
- 6.25 میلی‌متر بر ثانیه
- 12.5 میلی‌متر بر ثانیه
- 25 میلی‌متر بر ثانیه
- 50 میلی‌متر بر ثانیه
انتخاب سرعت مناسب به نوع بررسی و نحوه ثبت نوار قلب بستگی دارد.
حافظه داخلی
دستگاه نوار قلب BIOCARE ECG-3010 امکان ذخیره اطلاعات ECG را نیز دارد. این قابلیت برای نگهداری موقت نتایج ثبت‌شده مفید است.
با استفاده از حافظه داخلی، کاربر می‌تواند در صورت نیاز اطلاعات ثبت‌شده را دوباره بررسی کند.
باتری قابل شارژ
ECG-3010 علاوه بر برق شهری، از باتری قابل شارژ نیز استفاده می‌کند. وجود باتری باعث می‌شود دستگاه در مکان‌های مختلف قابل استفاده باشد.
این ویژگی هنگام جابه‌جایی دستگاه نیز کاربرد دارد. مدت زمان کار با باتری به وضعیت و سلامت باتری بستگی دارد.
فیلتر و کاهش نویز
هنگام ثبت ECG، وجود نویز می‌تواند روی کیفیت سیگنال تأثیر بگذارد. دستگاه ECG-3010 دارای فیلترهای مختلف برای کاهش برخی نویزها و تداخلات است.
استفاده صحیح از کابل و الکترود نیز در کیفیت نوار قلب اهمیت زیادی دارد. شرایط محیط و نحوه قرارگیری بیمار هم باید در نظر گرفته شود.
اندازه‌گیری پارامترهای نوار قلب
BIOCARE ECG-3010 قابلیت اندازه‌گیری تعدادی از پارامترهای ECG را دارد. این اطلاعات می‌توانند در بررسی نوار قلب به پزشک کمک کنند.
برخی از پارامترهای قابل اندازه‌گیری شامل موارد زیر هستند:
- ضربان قلب
- فاصله PR
- مدت QRS
- فاصله QT و QTc
- محورهای P، QRS و T
- برخی شاخص‌های مرتبط با دامنه موج
تفسیر نتایج ECG باید توسط پزشک یا فرد متخصص انجام شود.
کاربرد دستگاه نوار قلب BIOCARE ECG-3010
ECG-3010 برای ثبت فعالیت الکتریکی قلب طراحی شده است. این دستگاه می‌تواند برای بررسی ریتم قلب و ثبت نوار قلب بیماران استفاده شود.
از مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره کرد:
- ثبت نوار قلب
- بررسی ریتم قلب
- کنترل تغییرات ECG
- تهیه نسخه چاپی نوار قلب
- ثبت ECG در مراکز درمانی و تشخیصی
مشخصات فنی BIOCARE ECG-3010
- برند: BIOCARE
- مدل: ECG-3010
- نوع دستگاه: الکتروکاردیوگراف دیجیتال
- نوع ثبت: سه کاناله
- تعداد لید: ۱۲ لید
- نمایشگر: LCD
- حالت‌های کاری: Auto، Manual و Rhythm
- پرینتر: حرارتی داخلی
- سرعت ثبت: 6.25، 12.5، 25 و 50 میلی‌متر بر ثانیه
- حساسیت: 2.5، 5، 10 و 20 میلی‌متر بر میلی‌ولت
- باتری: قابل شارژ
- منبع تغذیه: برق شهری
- قابلیت ذخیره اطلاعات ECG
- دارای فیلترهای کاهش نویز و تداخل
مزایای دستگاه BIOCARE مدل ECG-3010
این مدل امکانات موردنیاز برای ثبت روتین ECG را در اختیار کاربر قرار می‌دهد. ثبت ۱۲ لید، پرینتر داخلی و باتری قابل شارژ از ویژگی‌های کاربردی دستگاه هستند.
وجود حالت‌های Auto، Manual و Rhythm نیز استفاده از دستگاه را در شرایط مختلف آسان‌تر می‌کند.
جمع‌بندی
دستگاه نوار قلب BIOCARE ECG-3010 یک الکتروکاردیوگراف سه‌کاناله با قابلیت دریافت ۱۲ لید است. این دستگاه دارای نمایشگر LCD، پرینتر حرارتی، حافظه داخلی و باتری قابل شارژ است.
حالت‌های Auto، Manual و Rhythm نیز امکان ثبت ECG در شرایط مختلف را فراهم می‌کنند. به همین دلیل، ECG-3010 می‌تواند برای ثبت و بررسی نوار قلب در مراکز درمانی و تشخیصی مورد استفاده قرار گیرد.
