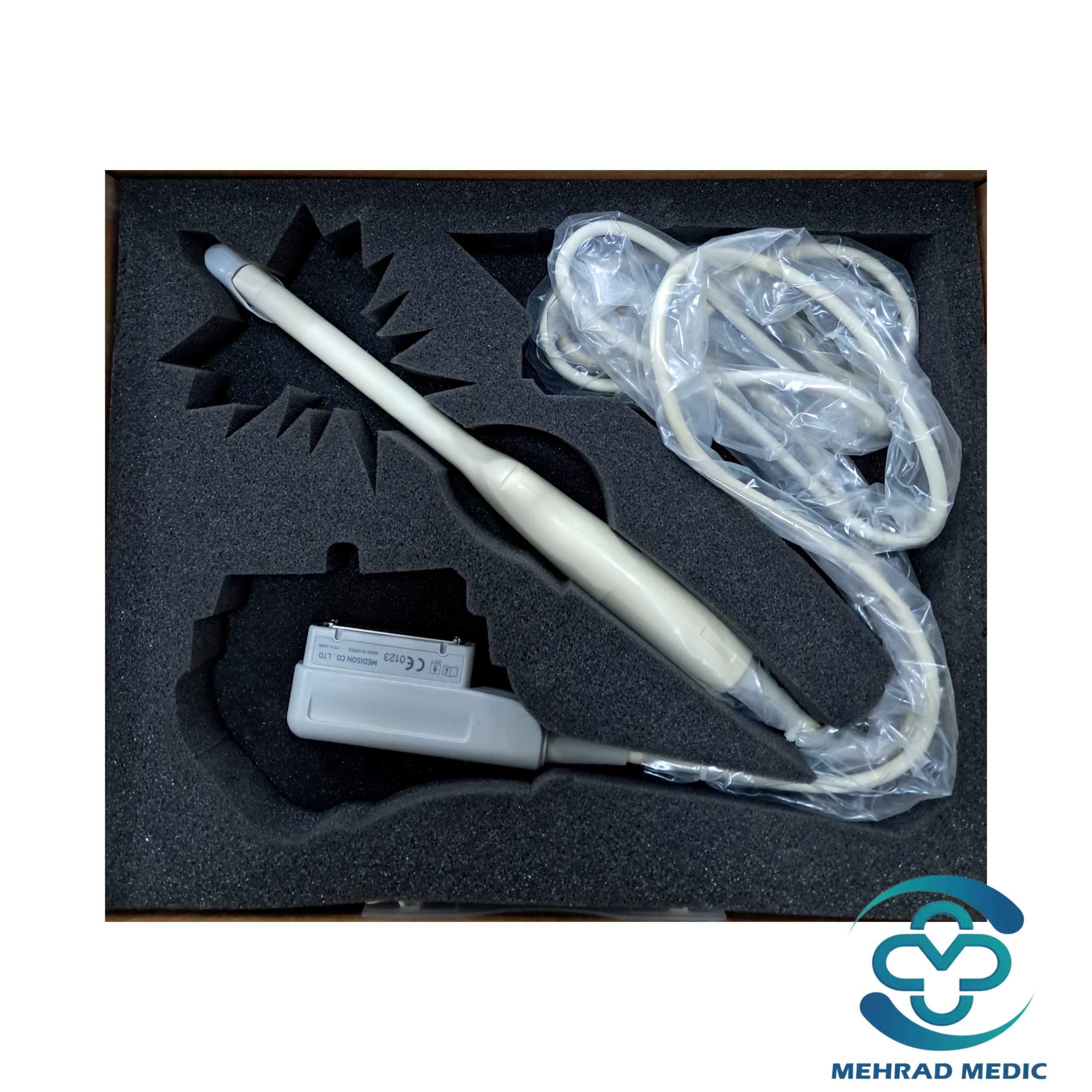

پروب واژینال MEDISON مدل EC4-9

پروب واژینال MEDISON EC4-9 یک ترانسدیوسر Endocavity با محدوده فرکانسی ۴ تا ۹ مگاهرتز است که برای تصویربرداری نزدیک و با وضوح بالا از ساختارهای لگنی و اندوکاویتی طراحی شده است. این پروب در کاربردهای زنان و زایمان (OB/GYN) و همچنین برخی بررسی‌های اورولوژی مورد استفاده قرار می‌گیرد.

فرکانس نسبتاً بالای این پروب در مقایسه با پروب‌های کانوکس شکمی، امکان ایجاد تصاویر با جزئیات بیشتر در نواحی نزدیک به ترانسدیوسر را فراهم می‌کند و به همین دلیل برای سونوگرافی ترانس‌واژینال کاربرد ویژه‌ای دارد.

کاربردهای پروب MEDISON EC4-9

پروب EC4-9 عمدتاً برای بررسی ساختارهای داخلی لگن و اندام‌های تناسلی زنان استفاده می‌شود. کاربردهای اصلی آن شامل موارد زیر است:

• سونوگرافی ترانس‌واژینال
• بررسی رحم
• بررسی آندومتر
• بررسی تخمدان‌ها
• بررسی آدنکس‌ها
• بررسی فولیکول‌های تخمدانی
• پایش رشد فولیکول در درمان ناباروری
• بررسی بارداری اولیه
• بررسی دهانه رحم
• بررسی لگن
• برخی کاربردهای اورولوژی
• بررسی مثانه و پروستات در مدل‌ها و سیستم‌های سازگار

در مستندات برخی سیستم‌های MEDISON، پروب‌های خانواده EC4-9 برای OB، Gynecology و Urology معرفی شده‌اند.

محدوده فرکانسی ۴ تا ۹ مگاهرتز

یکی از ویژگی‌های اصلی EC4-9، محدوده فرکانسی 4–9 MHz است. این محدوده امکان انتخاب فرکانس مناسب با عمق و نوع بافت مورد بررسی را فراهم می‌کند.

فرکانس‌های بالاتر معمولاً برای ایجاد جزئیات بیشتر در ساختارهای نزدیک مناسب هستند؛ به همین دلیل محدوده فرکانسی این پروب برای تصویربرداری اندوکاویتی و بررسی اندام‌های لگنی کاربردی است. مشخصات ۴ تا ۹ مگاهرتز برای چندین نسخه از خانواده EC4-9 گزارش شده است.

EC4-9 از نوع Endocavity است و طراحی آن برای استفاده در معاینات داخلی انجام شده است. طراحی مناسب این نوع پروب اجازه می‌دهد ترانسدیوسر در نزدیکی اندام مورد نظر قرار گیرد و تصاویر با جزئیات مناسبی از ساختارهای لگنی به دست آید.

در برخی نسخه‌های EC4-9، میدان دید حدود ۱۵۰ درجه اعلام شده است؛ برای نمونه، مستندات فنی MEDISON برای EC4-9ES و EC4-9ED میدان دید ۱۵۰ درجه را ذکر می‌کنند.

کاربرد در زنان و زایمان

یکی از مهم‌ترین کاربردهای MEDISON EC4-9، تصویربرداری در حوزه زنان و زایمان است.

این پروب می‌تواند برای بررسی:

• رحم و شکل آن
• ضخامت آندومتر
• تخمدان‌ها
• فولیکول‌ها
• کیست‌های تخمدانی
• توده‌های لگنی
• دهانه رحم
• بارداری‌های اولیه

استفاده شود.

همچنین در برخی کاربردهای ناباروری، سونوگرافی ترانس‌واژینال برای پایش رشد فولیکول‌ها و ارزیابی وضعیت تخمدان‌ها مورد استفاده قرار می‌گیرد. حتی مستندات FDA برای یک نسخه از این خانواده به کاربرد پایش رشد فولیکول در ناباروری اشاره کرده‌اند.

قابلیت استفاده در داپلر

در صورت پشتیبانی دستگاه سونوگرافی، پروب‌های این خانواده می‌توانند برای تصویربرداری داپلر نیز استفاده شوند. قابلیت‌های دقیق مانند Color Doppler، Power Doppler یا PW Doppler به مدل دستگاه و نسخه پروب بستگی دارد.

بنابراین هنگام فروش پروب دست دوم، بهتر است قابلیت داپلر دستگاه و پروب به‌صورت عملی تست شود و صرفاً بر اساس نام EC4-9 درباره تمام حالت‌های تصویربرداری ادعا نشود.

قابلیت بیوپسی

برخی نسخه‌های MEDISON از خانواده EC4-9 دارای قابلیت استفاده با Biopsy Guide هستند. برای نمونه، دیتاشیت فنی MEDISON برای EC4-9IS وجود راهنمای بیوپسی را ذکر می‌کند.

بنابراین اگر پروب موردنظر شما برای فروش دارای مسیر یا متعلقات بیوپسی است، بهتر است این مورد را جداگانه در مشخصات همان نمونه ذکر کنید.

سازگاری با دستگاه‌های MEDISON

یکی از مهم‌ترین نکات در خرید این پروب، بررسی سازگاری با دستگاه سونوگرافی است.

نسخه‌های مختلف EC4-9 برای دستگاه‌های متفاوتی عرضه شده‌اند. برای مثال، EC4-9/10ED در منابع برای سیستم‌هایی مانند SA3200، SA5000II، SA5500، SA6000، SA6000C، SA8800، SA8000، PICO و SA9900 ذکر شده است.

همچنین EC4-9/13CD برای SA-600 گزارش شده و نسخه‌های EC4-9ED و EC4-9ES نیز برای برخی سیستم‌های SA5500، SA6000C، SA8800 و سایر مدل‌ها معرفی شده‌اند.

بنابراین قبل از خرید، مدل دقیق دستگاه و نوع کانکتور باید با مدل کامل پروب تطبیق داده شود.

بررسی پروب دست دوم MEDISON EC4-9

اگر قصد فروش این پروب به‌عنوان محصول کارکرده را داری، بهتر است قبل از تحویل، موارد زیر بررسی شوند:

• سلامت کامل کریستال‌ها
• کیفیت تصویر در تمام سطح تصویر
• نبود خطوط یا نقاط مرده در تصویر
• سلامت کابل
• سلامت کانکتور
• سلامت لنز و سطح آکوستیک پروب
• نبود ترک یا پارگی در بدنه
• عملکرد صحیح در حالت B Mode
• عملکرد Color Doppler در صورت پشتیبانی
• تست M Mode در دستگاه سازگار
• بررسی نشتی یا آسیب بدنه
• تست کامل روی دستگاه مشتری یا دستگاه سازگار

این بررسی‌ها مخصوصاً برای پروب‌های واژینال اهمیت زیادی دارند، زیرا آسیب سطح پروب یا کابل می‌تواند روی کیفیت تصویر و ایمنی استفاده تأثیر بگذارد.

مشخصات فنی کلی MEDISON EC4-9

برای نمونه، دیتاشیت MEDISON برای EC4-9IS فرکانس مرکزی ۶.۵ MHz، میدان دید ۱۴۸.۹ درجه و ۱۹۲ المان را اعلام می‌کند؛ این اعداد را نباید به همه نسخه‌های EC4-9 تعمیم داد.

جمع‌بندی

پروب واژینال MEDISON EC4-9 یک پروب اندوکاویتی با محدوده فرکانسی ۴ تا ۹ مگاهرتز است که برای تصویربرداری دقیق از ساختارهای نزدیک، به‌ویژه در زنان و زایمان، سونوگرافی ترانس‌واژینال و برخی کاربردهای اورولوژی استفاده می‌شود. محدوده فرکانسی بالا، طراحی مناسب برای تصویربرداری اندوکاویتی و امکان استفاده از قابلیت‌های مختلف تصویربرداری در سیستم‌های سازگار، این پروب را برای کلینیک‌های زنان و مراکز تصویربرداری کاربردی می‌کند.
