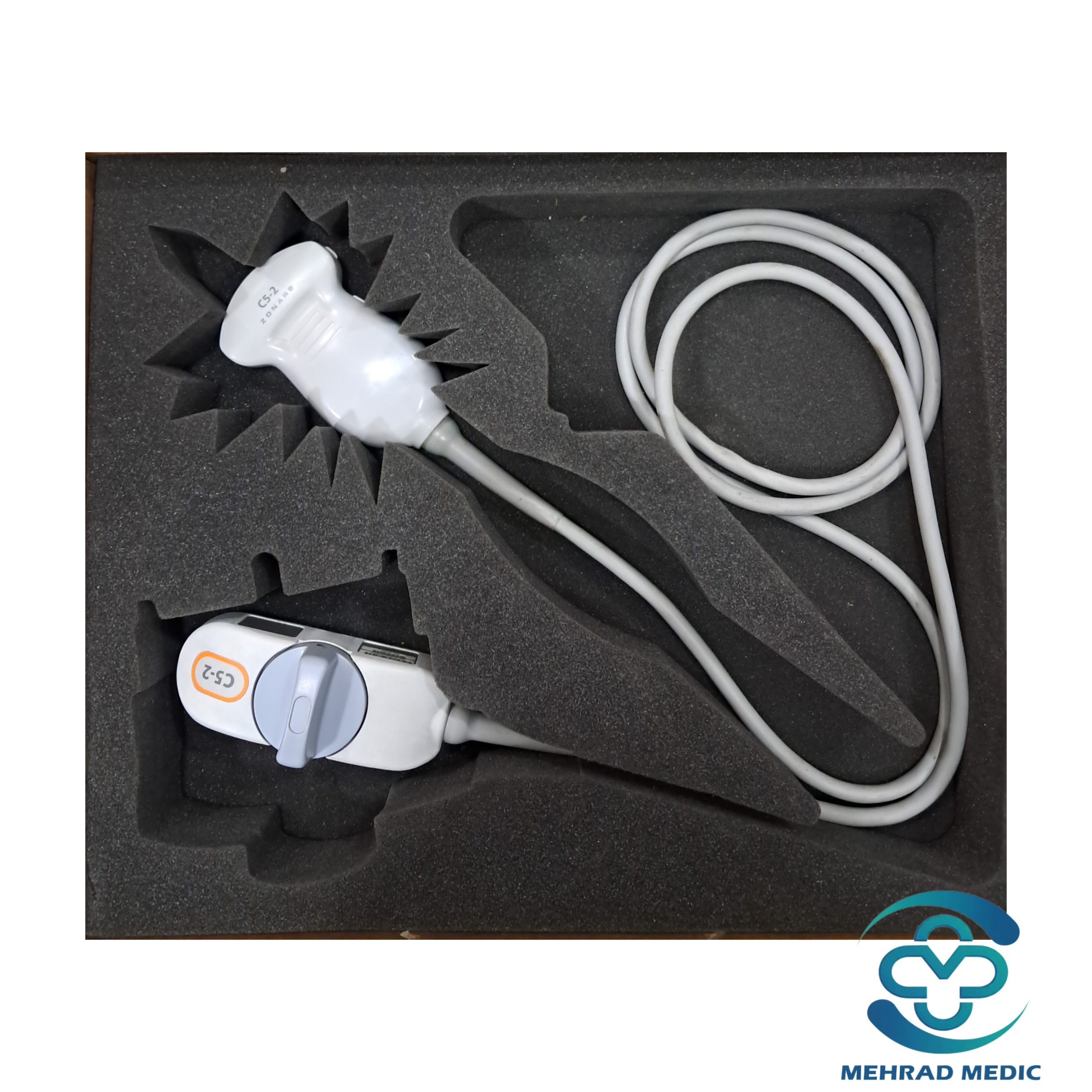

پروب کانوکس ZONARE مدل C5-2
پروب کانوکس ZONARE C5-2 یک ترانسدیوسر محدب (Convex Array) برای تصویربرداری سونوگرافی از ساختارهای عمقی بدن است. این پروب به‌طور ویژه برای بررسی‌های شکمی، زنان و زایمان و تصویربرداری عمومی کاربرد دارد و به دلیل فرکانس پایین‌تر، برای مشاهده ساختارهای عمقی مناسب است.
در مستندات فنی ZONARE، مدل C5-2 دارای ۱۲۸ المان، میدان دید ۶۵ درجه، شعاع انحنای ۵۰ میلی‌متر و عمق تصویربرداری تا حدود ۲۴ سانتی‌متر معرفی شده است.
کاربردهای پروب ZONARE C5-2
این پروب برای طیف وسیعی از معاینات سونوگرافی مورد استفاده قرار می‌گیرد، از جمله:
- سونوگرافی شکم
- بررسی کبد
- بررسی کیسه صفرا
- بررسی کلیه‌ها
- بررسی طحال
- بررسی مثانه
- بررسی عروق شکمی
- بررسی توده‌ها و ضایعات عمقی
- سونوگرافی زنان و زایمان
- بررسی جنین
- بررسی رحم و اندام‌های لگنی
- تصویربرداری عمومی از ساختارهای عمقی
طراحی Convex Array
ساختار محدب C5-2 باعث ایجاد یک میدان دید مناسب و گسترده در عمق می‌شود. این ویژگی به‌خصوص در سونوگرافی شکم اهمیت دارد؛ زیرا امکان مشاهده بخش وسیعی از اندام‌های داخلی را در یک تصویر فراهم می‌کند.
شعاع انحنای این مدل در مستندات ZONARE حدود ۵۰ میلی‌متر و میدان دید آن حدود ۶۵ درجه اعلام شده است.
مناسب برای تصویربرداری عمقی
C5-2 برای بررسی ساختارهایی که در عمق بیشتری قرار دارند طراحی شده است. طبق مستندات ZONARE، عمق نفوذ اعلام‌شده برای این پروب حدود ۲۴ سانتی‌متر است.
این ویژگی باعث می‌شود C5-2 برای بررسی بیماران با جثه‌های مختلف و تصویربرداری از اندام‌های عمقی شکم کاربرد مناسبی داشته باشد.
کاربرد در سونوگرافی شکم
یکی از کاربردهای اصلی C5-2، سونوگرافی شکمی است. با استفاده از این پروب می‌توان ساختارهایی مانند کبد، کلیه‌ها، کیسه صفرا، طحال و مثانه را بررسی کرد.
فرکانس پایین این نوع پروب‌های کانوکس امکان نفوذ بهتر امواج اولتراسوند را فراهم می‌کند و برای تصویربرداری از اندام‌های عمقی مناسب است.
کاربرد در زنان و زایمان
C5-2 برای بررسی‌های OB/GYN نیز کاربرد دارد و می‌تواند برای سونوگرافی شکمی در دوران بارداری مورد استفاده قرار گیرد.
از جمله کاربردها:
- بررسی وضعیت جنین
- بررسی رشد جنین
- بررسی رحم
- بررسی مایع آمنیوتیک
- بررسی ساختارهای لگنی
- سونوگرافی مامایی
البته قابلیت‌ها و نرم‌افزارهای اندازه‌گیری OB به مدل دستگاه سونوگرافی ZONARE و نرم‌افزار نصب‌شده روی آن بستگی دارد.
قابلیت تصویربرداری داپلر
در سیستم‌های سازگار، پروب‌های کانوکس این خانواده می‌توانند برای تصویربرداری داپلر نیز مورد استفاده قرار گیرند. قابلیت‌هایی مانند Color Doppler و PW Doppler به پلتفرم دستگاه و نسخه پروب وابسته هستند.
بنابراین هنگام فروش پروب دست دوم، بهتر است عملکرد داپلر روی یک دستگاه سازگار به‌صورت عملی تست شود.
کیفیت تصویر
C5-2 با آرایه ۱۲۸ المانی طراحی شده است. تعداد مناسب المان‌ها در کنار طراحی Convex به ایجاد تصویر مناسب از ساختارهای عمقی کمک می‌کند.
همچنین فناوری ZONARE با نام ZONE Sonography Technology (ZST) یکی از فناوری‌های تصویربرداری این پلتفرم است که برای پردازش و تشکیل تصویر سونوگرافی استفاده می‌شود.
مشخصات فنی ZONARE C5-2
| مشخصات | مقدار |
|---|---|
| برند | ZONARE |
| مدل | C5-2 |
| نوع پروب | Convex Array |
| تعداد المان‌ها | ۱۲۸ |
| پهنای باند | 4–1 MHz |
| میدان دید | ۶۵ درجه |
| شعاع انحنا | ۵۰ میلی‌متر |
| عمق نفوذ اعلام‌شده | حدود ۲۴ سانتی‌متر |
| کاربرد اصلی | شکم |
| کاربردهای دیگر | OB/GYN و تصویربرداری عمومی |
| نوع تصویربرداری | 2D و بسته به سیستم، حالت‌های پیشرفته |
| داپلر | وابسته به دستگاه سازگار |
مشخصات ۱–۴ MHz، ۱۲۸ المان، میدان دید ۶۵ درجه، شعاع ۵۰ میلی‌متر و عمق ۲۴ سانتی‌متر مربوط به مستندات ZONARE برای همین مدل است.
نکته مهم درباره فرکانس
در بازار، مدل‌های مختلفی با نام C5-2 از برندهای متفاوت وجود دارند و ممکن است مشخصات آن‌ها یکسان نباشد. برای ZONARE C5-2، منبع فنی ZONARE محدوده ۱ تا ۴ مگاهرتز را ذکر می‌کند؛ بنابراین برای صفحه محصول مهراد مدیک بهتر است همین مشخصات را درج کنیم و آن را با Philips C5-2 یا مدل‌های مشابه اشتباه نگیریم.
جمع‌بندی
پروب کانوکس ZONARE C5-2 یک ترانسدیوسر Convex برای تصویربرداری از ساختارهای عمقی است که با ۱۲۸ المان، میدان دید ۶۵ درجه، شعاع انحنای ۵۰ میلی‌متر و عمق نفوذ حدود ۲۴ سانتی‌متر طراحی شده است. این پروب برای سونوگرافی شکم، زنان و زایمان و تصویربرداری عمومی کاربرد دارد و می‌تواند در بررسی کبد، کلیه، کیسه صفرا، طحال، مثانه و ساختارهای عمقی مورد استفاده قرار گیرد.
