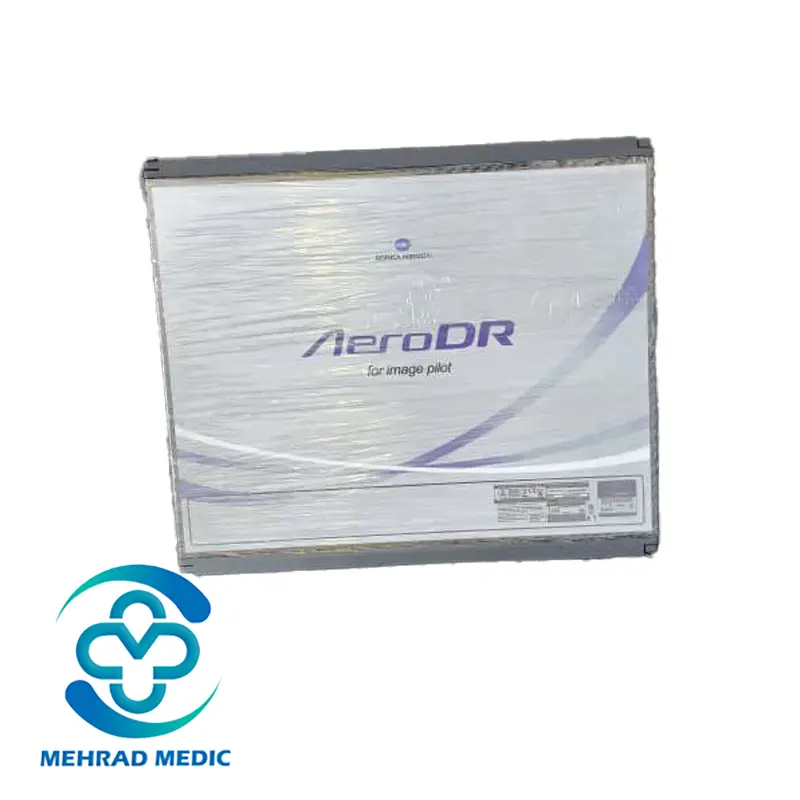

دتکتور فلت پنل DR

دتکتور فلت پنل DR (Flat Panel Detector)

دتکتور فلت پنل (Flat Panel Detector – FPD) یکی از اصلی‌ترین اجزای سیستم‌های تصویربرداری دیجیتال رادیولوژی (Digital Radiography – DR) است که وظیفه تبدیل اشعه ایکس عبوری از بدن بیمار به تصویر دیجیتال را بر عهده دارد.

این فناوری جایگزین سیستم‌های قدیمی فیلم-اسکرین و سیستم‌های CR شده و امروزه به عنوان استاندارد اصلی تصویربرداری پزشکی دیجیتال شناخته می‌شود.

عملکرد دتکتور فلت پنل

عملکرد دتکتور فلت پنل بر اساس تبدیل انرژی اشعه ایکس به سیگنال الکتریکی و سپس پردازش آن به تصویر دیجیتال است. این فرآیند در سه مرحله انجام می‌شود:

1. دریافت اشعه ایکس:
   اشعه ایکس پس از عبور از بدن بیمار به سطح دتکتور برخورد می‌کند.
2. تبدیل انرژی اشعه:
   بسته به نوع دتکتور، اشعه ایکس به یکی از دو روش زیر تبدیل می‌شود:
   • تبدیل غیرمستقیم: ابتدا اشعه ایکس به نور تبدیل شده و سپس به سیگنال الکتریکی تبدیل می‌شود.
   • تبدیل مستقیم: اشعه ایکس مستقیماً به بار الکتریکی تبدیل می‌گردد.
3. تولید تصویر دیجیتال:
   سیگنال‌های الکتریکی توسط آرایه‌های الکترونیکی (TFT Array) خوانده شده و به تصویر دیجیتال با کیفیت بالا تبدیل می‌شوند.

انواع دتکتور فلت پنل

1. دتکتور غیرمستقیم (Indirect Conversion)

در این نوع، از یک لایه سنتیلاتور مانند یدور سزیم (CsI) یا اکسی‌سولفید گادولینیوم (GOS) استفاده می‌شود. این لایه اشعه ایکس را به نور تبدیل کرده و سپس فوتودیودها نور را به سیگنال الکتریکی تبدیل می‌کنند.

ویژگی‌ها:

• هزینه کمتر نسبت به نوع مستقیم
• دوام و پایداری بالا
• کاربرد گسترده در رادیولوژی عمومی

2. دتکتور مستقیم (Direct Conversion)

در این نوع، از ماده‌ای مانند سلنیوم آمورف (a-Se) استفاده می‌شود که اشعه ایکس را بدون واسطه مستقیماً به بار الکتریکی تبدیل می‌کند.

ویژگی‌ها:

• کیفیت تصویر بسیار بالا
• وضوح (Resolution) بهتر
• کاهش نویز تصویر

اجزای اصلی دتکتور فلت پنل

یک دتکتور فلت پنل معمولاً از بخش‌های زیر تشکیل شده است:

• لایه محافظ ورودی
• لایه تبدیل انرژی (سنتیلاتور یا نیمه‌هادی)
• آرایه ترانزیستور لایه نازک (TFT Array)
• فوتودیودها یا حسگرهای الکترونیکی
• سیستم خوانش و پردازش تصویر

مزایای دتکتور فلت پنل DR

• ارائه تصویر دیجیتال در زمان بسیار کوتاه
• کاهش قابل توجه دوز اشعه دریافتی بیمار
• کیفیت و وضوح بالای تصویر
• حذف نیاز به فیلم و ظهور شیمیایی
• قابلیت اتصال به سیستم‌های PACS و HIS
• افزایش سرعت در فرآیند تشخیص پزشکی

کاربردهای دتکتور فلت پنل

دتکتورهای فلت پنل در حوزه‌های مختلفی مورد استفاده قرار می‌گیرند، از جمله:

• رادیولوژی عمومی (قفسه سینه، استخوان‌ها و…)
• تصویربرداری دامپزشکی
• فلوروسکوپی
• دندانپزشکی دیجیتال
• کاربردهای صنعتی و تست‌های غیرمخرب (NDT)

جمع‌بندی

دتکتور فلت پنل DR یکی از مهم‌ترین فناوری‌های تصویربرداری دیجیتال پزشکی است که با تبدیل مستقیم یا غیرمستقیم اشعه ایکس به تصویر دیجیتال، نقش مهمی در افزایش دقت تشخیص، کاهش دوز تابش و افزایش سرعت تصویربرداری ایفا می‌کند. این فناوری امروزه به عنوان استاندارد اصلی در سیستم‌های رادیولوژی مدرن شناخته می‌شود.
